一张图读懂主流LED显示屏封装技术

在LED显示屏行业，封装技术是决定屏幕性能、可靠性与成本的核心环节。不同的封装器件直接影响了显示屏的像素密度、亮度、对比度、色彩表现、散热能力以及使用寿命。目前市面上主流的LED显示屏封装器件主要可分为以下几大类，它们各有特点，适用于不同的应用场景。

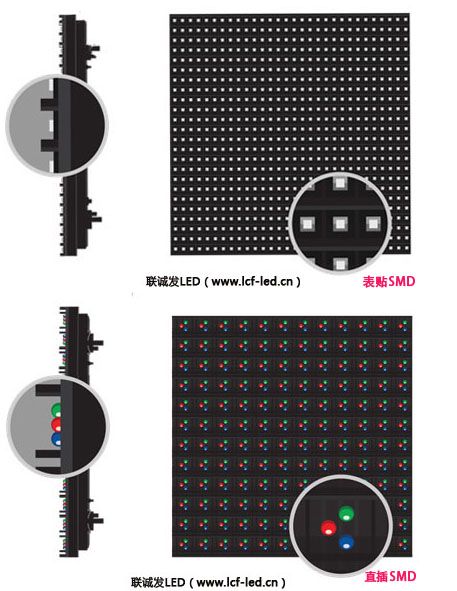

1. 直插式LED (DIP)

这是最早期的封装形式。LED灯珠通过引脚插入PCB板的通孔中，再进行焊接。其特点是单体亮度高、结构坚固、散热性能好，但像素间距较大，难以实现高密度显示。目前主要应用于户外大型全彩显示屏，如广告牌、体育场馆记分牌等对观看距离和亮度要求较高的场合。

2. 表贴式LED (SMD)

这是当前室内外中小间距显示屏绝对的主流技术。SMD封装是将LED芯片直接焊接在PCB板的表面。其最大优势在于能够实现更小的点间距、更轻薄的模组设计，以及更广的视角。根据封装尺寸（如2121、1921、1515、1010等），可以满足从P2.5到P0.9甚至更小间距的市场需求。SMD技术成熟，性价比高，广泛应用于室内会议屏、安防监控、零售广告等领域。

3. 集成封装LED (COB)

COB (Chip On Board) 技术是将多颗LED芯片直接集成封装在一块基板上，形成一个独立的发光单元。其特点是封装密度极高，没有传统SMD的“灯杯”结构，面板表面更为平整光滑。这带来了显著的优点：防护性更强（防磕碰、防潮、防尘）、散热路径更短、光色一致性更好，并且可以有效解决微小间距SMD的“毛毛虫”失效问题。COB是目前微间距显示屏（P1.0以下）的主流和未来方向，尤其适用于指挥控制中心、高端会议室、广电演播室等对可靠性要求极高的场景。

4. 倒装芯片LED (Flip Chip)

这并非独立的封装形式，而是一种先进的芯片工艺，通常与COB或IMD技术结合使用。与传统正装芯片需要金线打线连接不同，倒装芯片直接将发光层与基板通过凸点连接，取消了金线。这带来了更稳定的电气连接、更高的散热效率、更小的封装体积和更高的可靠性。采用倒装芯片的COB产品，在微间距显示中性能尤为突出。

5. 四合一Mini LED (IMD)

IMD (Integrated Mounted Devices) 是一种创新的封装路径，可视为SMD与COB的“中间路线”。它将四个或更多Mini LED芯片预先集成封装在一个小型化模块内，再以类似SMD的方式表贴到PCB上。它在一定程度上继承了SMD的制造便利性和可维修性，同时又具备了COB的部分高可靠性和高集成度优点，是当前Mini LED直显市场的重要技术选择之一，在P0.7-P1.5间距区间具有竞争力。
